珐琅工艺是一种在金属胎体表面施以各色釉料的金属装饰工艺。
当不同色彩的釉料烧结后表面形成一种富有光泽、色彩艳丽的玻璃质，装饰效果极强。根据胎体制作工艺和施釉方法的不同，可将珐琅工艺分为很多种，如掐丝珐琅、錾胎珐琅、画珐琅、透光珐琅等。我国享誉海外的传统工艺“景泰蓝”就是一种錾胎的掐丝珐琅。

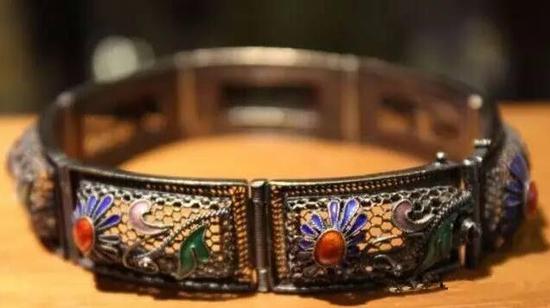

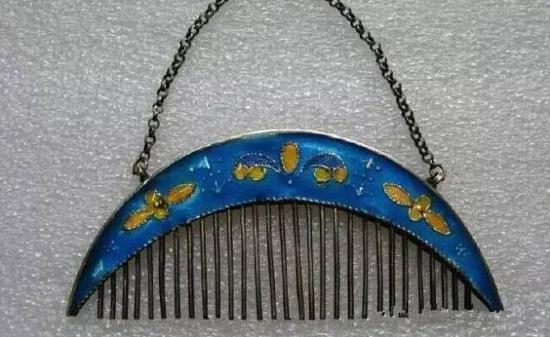

国外的珐琅工艺自古就与首饰装饰密不可分，如文艺复兴时期犹如绘画般的浅浮雕珐琅首饰，新艺术时期美妙绝伦的透光珐琅首饰等。国外一些大型首饰制作企业相继开发了各种以珐琅工艺为主的系列产品，以优美的设计和精良的制作立足于市场。
在我国，首饰企业还未将珐琅首饰作为其产品新的开发方向，市场上的景泰蓝首饰造型简单、工艺粗糙、价格低廉。笔者希望，通过研究我国传统的掐丝珐琅工艺应用于首饰制作中，以丰富我国的首饰品种，增强我国首饰产品的市场竞争力。
1、景泰蓝工艺

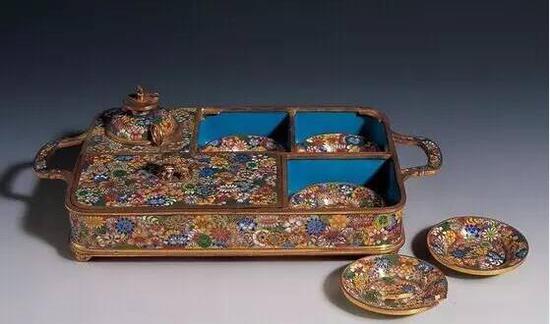

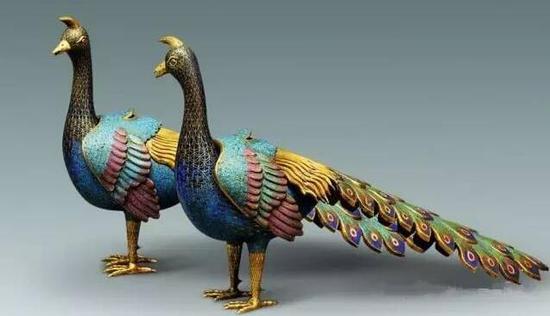

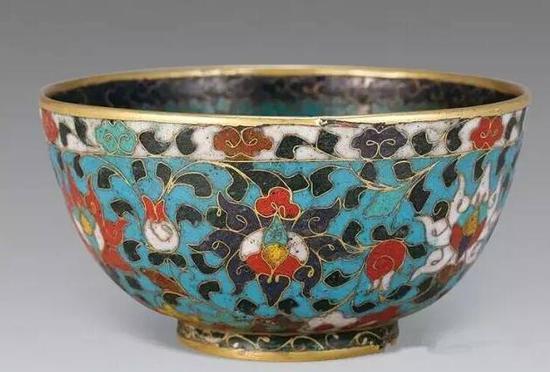

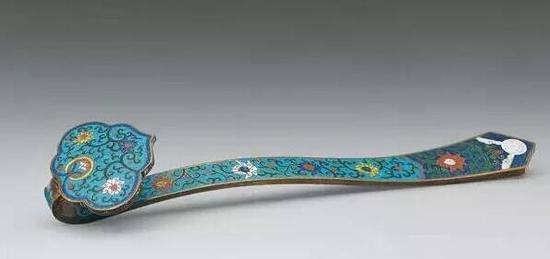

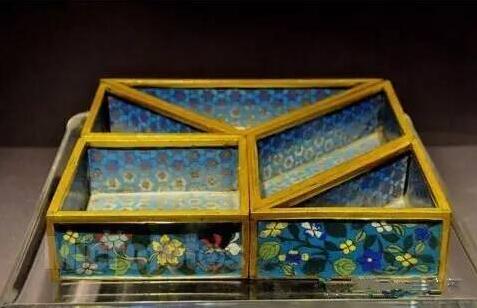

代表中国珐琅工艺制作至高水平的就是景泰蓝工艺，其多用于制作炉、鼎、瓶等装饰器皿，具有浑厚凝重、富丽典雅的艺术特征，又有鲜明的民族特色，是国内外收藏家争相收藏的艺术品。
根据制作方法，景泰蓝工艺归类于掐丝珐琅工艺。其制作过程是：以红錾作胎，手工将轧扁的细铜丝制成各种图案，焊在胎体上；在铜丝构成的造型中加上各色釉料，经过烧制、磨光、镀金等工序而成。
景泰蓝的制作工艺及运用了青铜和烧瓷的传统技术，又吸收了传统绘画和雕刻的技法，是一门综合技术，是美术设计、雕刻、镶嵌、冶金、玻璃熔炼等技术与知识的融合。根据其装饰效果和制作特点，笔者认为，它完全可以应用与现代首饰设计与制作中。
2、制作过程
景泰蓝的制作与珐琅首饰的制作过程基本相同。笔者以一件掐丝珐琅吊坠的制作过程为例，分析和寻求更加适合市场推广的掐丝珐琅的制作方法。
（1）釉料和金属胎体的准备
由于首饰追求更加通透的装饰效果，因此，需要透明度更高的釉料。笔者选用银蓝釉料，与景泰蓝制作中使用的蓝料相比，其透明度更好，熔点更低。
（2）制作首饰件

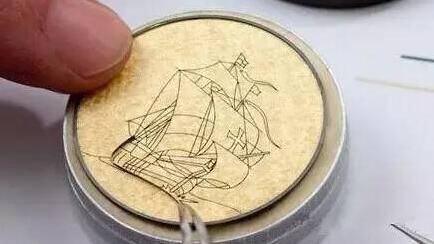

该过程相当于首饰制作中的起版。将金属丝压扁，弯成设计图案的纹样，焊在底板上；由于首饰工件较小，为了避免釉料烧结时发生流动和保证釉料的附着，胎体的弧度不能过大，多以平面为主。
受首饰的体积大小以及釉料烧结时产生收缩的限制，纹样线条不能过于复杂，纹样之间的间隔不能过大，否则会因其冷却速度不同而在表面产生裂纹。

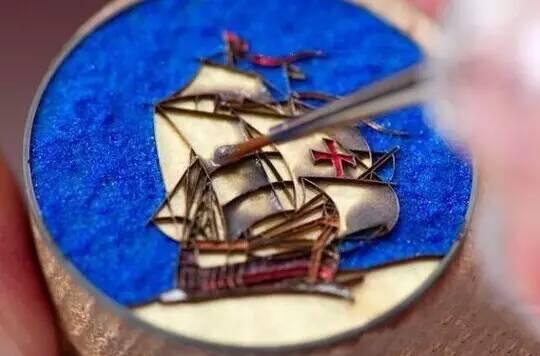

（3）点釉料
点釉料之前要确保胎体表面无油渍及杂质，以便釉料与胎体完美结合。根据首饰设计的造型，填上清洁、干燥的各色釉料。
（4）烧结釉料
釉料主要有石英、长石、硼砂等矿物质以及着色剂组成，将其混合后经1300度左右的高温熔融在一起，经冷却干燥磨成粉状。该过程可以说是一种二次烧结，目的是使釉料软化，附着在金属胎体上，形成结实、有光泽的玻璃态物质层。
（5）后期处理
烧成的吊坠其釉料呈凹面，低于金属框架，金属表面有黑色氧化层，需要进 行后期处理。笔者认为，需要反复点蓝、烧蓝，以确保釉面与金属丝齐平。
3、制作工艺的异同
通过以上首饰件的制作过程可知，掐丝珐琅首饰和景泰蓝首饰在制作中有许多相同之处，二者都需要经过制胎、点釉料、烧结釉料等工序，但也存在很大的差别。
（1）胎体选材不同
制作景泰蓝常选用紫Cu，因其饰件体积较大，紫Cu价格低廉，与釉料的结合性能较好。但紫Cu的熔点高，表面容易氧化，在首饰制版过程中会增加制版的难度。
宝姐认为，如果要求更高的首饰市场价值，建议选用Au或Ag为胎体更适宜。景泰蓝一定要经过电镀后期处理，以防止Cu胎氧化；如果珐琅首饰以Au为胎体，则可以省去该步骤。
（2）工件的形态与大小不同
景泰蓝胎体较大，故纹样的线条受到胎型、丝工工艺和釉料的烧结。珐琅首饰相对于景泰蓝的工件要小，可充分考虑其工艺特点来设计纹样和胎体形状，使之既符合首饰制作的标准，又便于实施掐丝珐琅工艺；其烧蓝的方法也比景泰蓝的受限制少，可用小型焙烧炉，也可以用焊枪。
